Автоматический многослойный раскройный комплекс IECHO GLSA-2516

Автоматический многослойный раскройный комплекс IECHO GLSA-2516

Это лучшее решение для производства швейной и текстильной продукции, раскроя ткани для производства мебели, сумок, внутренней отделки автомобилей, технических тканей и многого другого. IECHO GLSA может дополняться настилочной машиной.

Раскроечная система оборудована высокоскоростным осциллирующим ножом. Он позволяет кроить мягкие материалы с высокой скоростью и точностью. Программа управления IECHO IMulcut оснащёна модулем преобразования данных, благодаря которому GLSА совместима с основными CAD-системами, представленными на рынке. Пользователям GLSА предоставляется техническая поддержка, которая поможет переключиться с ручного режима раскроя на автоматический.

IECHO GLSA могут быть оснащены автоматической настилочной машиной.

Преимущество автоматического цифрового раскроя относительно ручного:

• Увеличение производительности в несколько раз
• Повышение качества выпускаемой продукции
• Экономия материала
• Снижение зависимости от квалификации персонала
• Повышение имиджа компании
• Оптимизация управления производством

Особенности IECHO GLSA:

• Стол для сбора материалов. Передний удлиненный стол, на который транспортируются вырезанные детали.

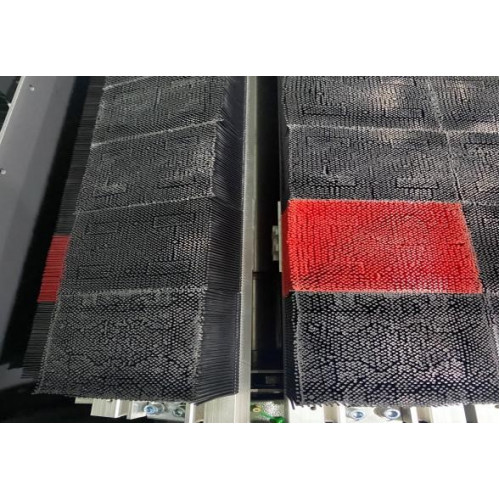

• Режущая поверхность. Импортные войлочные плиты высокой прочности и с высоким коэффициентом трения.

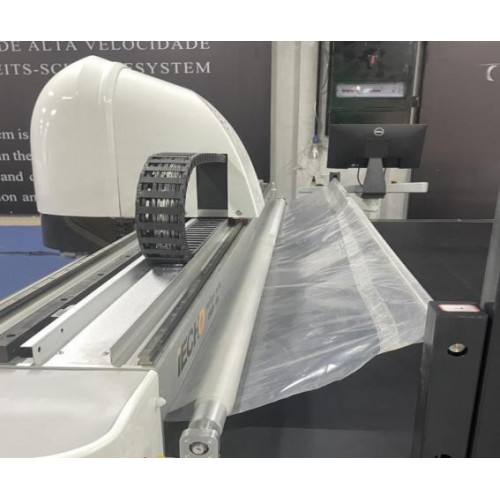

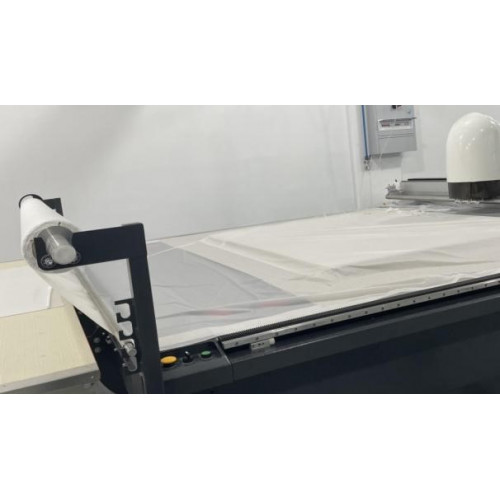

• Устройство плёночного покрытия. Нанесение плёнки на вырезанные детали для поддержания вакуумной фиксации
• Система возврата плёнки. Предотвращает избыточное утекание воздуха: вырезанная часть покрывается герметичной плёнкой, многослойный материал фиксируется на войлочной плите вакуумным присасыванием.

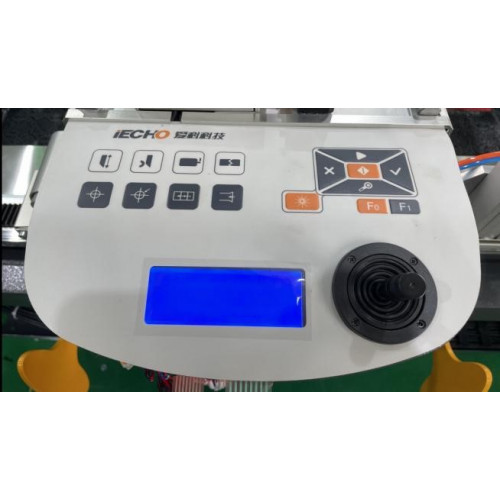

• Контрольная планка (джойстик). Оператор может управлять машиной с помощью планки, что позволяет более наглядно контролировать результат резки.

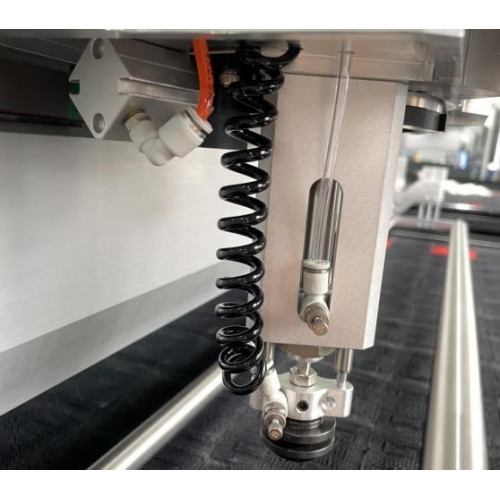

• Модуль пробивки (перфорации). Два пробивных устройства, диаметры от 1,5 до 20 мм (другие размеры – по запросу).

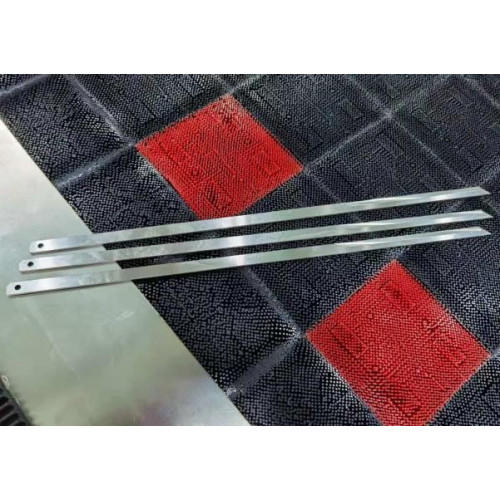

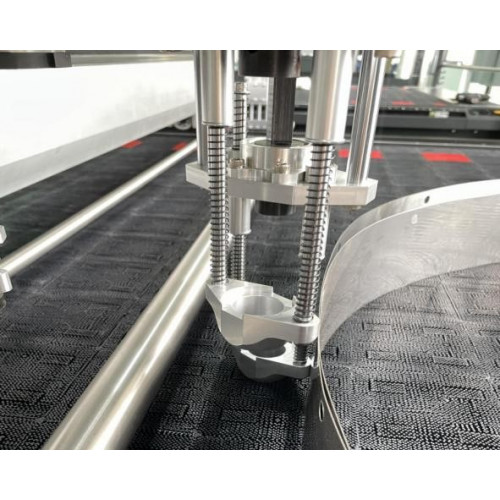

• Электрический осциллирующий нож. Для резки кожи, композитного пеноматериала, ткани

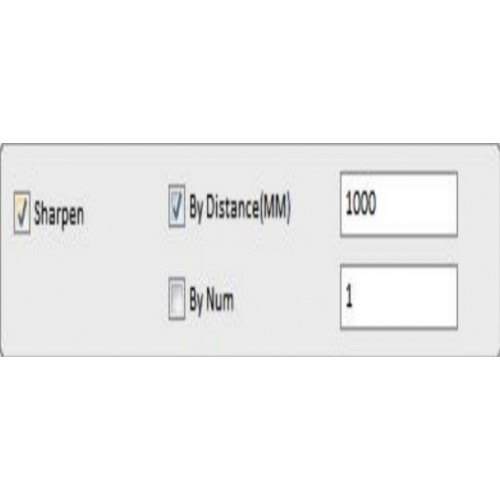

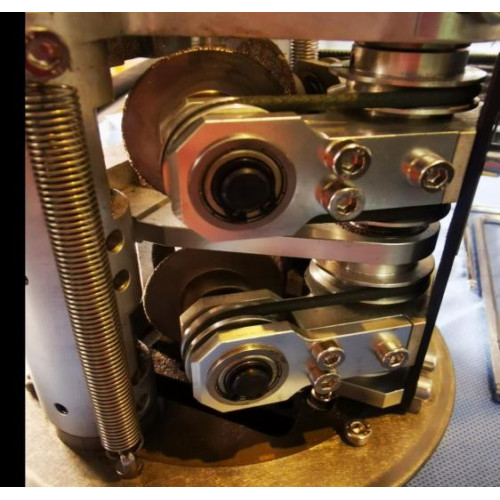

• Модуль автоматической заточки ножа. Заточка ножа для обеспечения точности реза
• Система охлаждения ножа. Охлаждение ножа во избежание прилипания к материалу
• Система автоматической коррекции ножа. Корректирует положение ножа во время резки для точности при работе с многослойными материалами

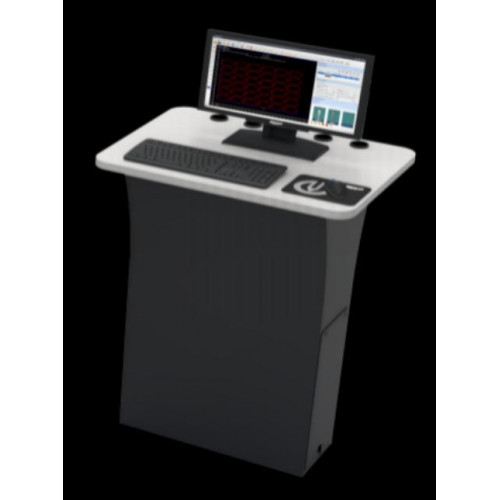

• ЖК-компьютер и стойка. Программное обеспечение будет установлено на компьютер
• Программное обеспечение. IMulcut и IPlycut – для редактирования файлов (форматы DXF, PDF, HPGL и др.), Cutter Server – для управления машиной

Опции многослойного раскройного комплекса:

• Дополнительный модуль пробивки. Диаметры от 1 до 10 мм (другие размеры – по запросу). Всего 3 пробивных модуля.
• Устройство подключения к настилочным машинам. Добавление рельсов под машиной, позволяющее работать с 2–3 настилочными машинами для повышения производительности.
• Настилочная машина ESM1-210. Предлагаются три типа: для трикотажа, покрытий и текстиля для дома. Трикотаж – для вязаных полотен, денима и пр.; текстиль для дома – постельные принадлежности; покрытия – кожа, багажные и другие материалы с покрытием.
• Секции настилочного стола. Стол для автоматической или ручной настилки. Длина каждой секции – 1,2 м, может удлиняться по требованию.

Характеристики:

• Габариты: 5303 х 2319 х 2600 мм
• Максимальная ширина материала: 1680 мм
• Максимальная ширина резки: 1630 мм
• Габариты рабочего стола: 2500 х 1600 мм
• Вес: 2300 кг
• Максимальная толщина настила: 75 мм (с использованием вакуумного прижима)
• Максимальная скорость реза: 500 мм/сек
• Максимальное ускорение: 0,3 G
• Потребляемая мощность (пиковая при пуске / средняя): 23 кВт / 15 кВт
• Уровень шума <75 Дб
• Высокоточная сварная рама
• Импортные двигатели и рельсы
• Вакуумный насос: трёхфазный спиральный насос переменного тока
• Система управления: IMuCut / IPlycut / Cutter Server (разработана IECHO)
• Один USB-ключ защиты
• Руководство по эксплуатации на английском языке
• Питание: 3 фазы, 380 В / 3 фазы, 220 В, 50 Гц

ООО "Татэм профи" официальный представитель IECHO в РБ.












Продукт с названием Автоматический многослойный раскройный комплекс IECHO GLSA-2516 является наилучшим решением для производства швейной и текстильной продукции. Он предназначен для раскроя ткани, используемой в производстве мебели, сумок, внутренней отделки автомобилей, технических тканей и многого другого. Комплекс IECHO GLSA-2516 может дополняться настилочной машиной, что значительно увеличивает его функциональность.

Главной особенностью раскроечной системы GLSA-2516 является использование высокоскоростного осциллирующего ножа, который обеспечивает быстрое и точное кроение мягких материалов. Программа управления IECHO IMulcut включает модуль преобразования данных, благодаря которому GLSA-2516 совместима с основными CAD-системами на рынке. Компания также предоставляет техническую поддержку для перехода от ручного режима раскроя к автоматическому.

Преимущества автоматического цифрового раскроя по сравнению с ручным включают увеличение производительности в несколько раз, повышение качества выпускаемой продукции, экономию материала, снижение зависимости от квалификации персонала, повышение имиджа компании и оптимизацию управления производством.

Особенности IECHO GLSA-2516 включают цельнолитую раму из высококачественной углеродистой стали для геометрической стабильности, интеллектуальную систему охлаждения и коррекции ножа, систему управления резки CUTTING SERVER, автоматическую подачу плёнки для фиксации материала, систему компенсации дефектов ножа, систему управления мощностью компрессора и автоматическую систему обнаружения неисправностей. Комплекс также оснащен пробойниками для пробивки отверстий в материале и функцией непрерывной резки для кроя изделий длиннее стола.

Дополнительные опции многослойного раскройного комплекса включают параллельную установку двух настилочных линий для повышения производительности, автоматическую настилочную машину и секционные настилочные столы.

Габариты комплекса GLSA-2516 составляют 5303 x 2319 x 2600 мм, максимальная ширина материала - 1680 мм, максимальная ширина резки - 1630 мм. Рабочий стол имеет габариты 2500 x 1600 мм, а вес комплекса составляет 2300 кг. Максимальная толщина настила - 75 мм с использованием вакуумного прижима. Скорость резки достигает 500 мм/сек, а максимальное ускорение - 0,3 G. Потребляемая мощность комплекса составляет 23 кВт (пиковая при пуске) и 15 кВт (средняя). Уровень шума - менее 75 Дб.
