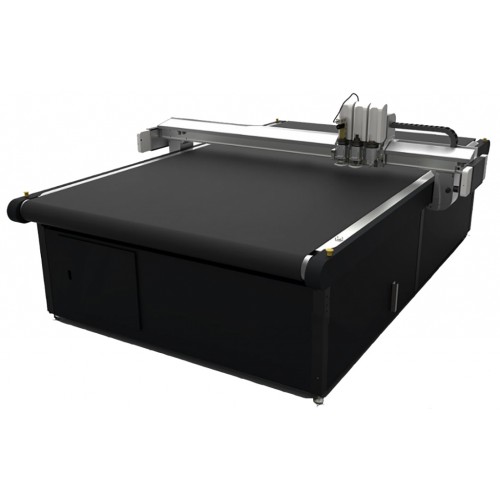

Автоматический раскройный комплекс планшетного типа IECHO BK3 3017

IECHO BK3 3017

Универсальная система высокоточной цифровой резки IECHO BK3 может осуществлять резку, надсечку, вырубку, фрезерование, биговку и маркировку с высокой скоростью и высокой точностью. Плоттер оборудован алюминиевым столом и тремя инструментальными вставками. Устройство подачи и приемное устройство повышает производительность системы. IECHO BK3 вполне подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки.

IECHO BK3 оснащен системой фиксации материала, которая повышает производительность и максимально сокращает потребление электроэнергии. Устройство может загружать заготовки в непрерывном режиме, эффективно выполнять протяженные задания, обрабатывать не только листовые, но и рулонные материалы, уменьшать трудозатраты. Система контроля глубины погружения режущего инструмента способствует уменьшению износа, повышает качество резки, поддерживает режим двухэтапного контроля подъема и опускания ножа, существенно уменьшает время процесса.

В устройстве предусмотрена установка системы автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать ошибок и учесть все особенности вырезаемого изображения. При раскрое тканей, трикотажа, нетканых материалов бесполезно использовать реперные метки для совмещения с контурами резки. В силу их свойств могут возникнуть погрешности. Данную задачу решает система Vision Cut. При раскрое натуральной кожи важно разместить крой так, чтобы максимально минимизировать отходы. В таких случаях используется HD projection system — система, которая проецирует контуры на поверхности заготовки.

Стандартный клиренс плоттера дает возможность обрабатывать материалы толщиной до 50 мм. Опционально увеличив клиренс, можно резать материалы толщиной до 110 мм. С помощью панели управления с сенсорным экраном задаются параметры глубины и скорости резания, происходит управление вакуумной системой, осуществляются подготовительные работы перед основной резкой, контролируются все рабочие процессы. Устройство вырезает самые сложные контуры с очень высокой точностью (0,1 мм).

Особенности:

• Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою


• Плоттер оборудован алюминиевым столом и тремя инструментальными вставками


• Устройство подачи и приемное устройство повышает производительность системы


• Благодаря автоматическому укладчику система эффективно поддерживает непрерывные производственные процессы


• Резка, надсечка, вырубка, фрезерование, биговка и маркировка с высокой скоростью и высокой точностью


• Аппарат подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки

Характеристики:

• Зона резки: 3000 мм x 1700 мм


• Размер машины: 3700 мм x 2400 мм


• Максимальная скорость резки: 1500 мм/сек


• Точность резки: 0,1 мм


• Максимальная толщина материала: 50 мм


• Формат данных: DXF, HPGL, PDF


• Интерфейс: Последовательный порт


• Фиксация материала: Вакуумный стол


• Мощность вакуумной помпы: 5,5 КВт / 7,5 КВт / 9 КВт


• Питание: 220 В / 50 Гц, 380 В / 50 Гц


• Условия окружающей среды: Температура 0℃-40℃, влажность 20%-80%

ООО "Татэм профи" официальный представитель IECHO в РБ.








Продукт Автоматический раскройный комплекс планшетного типа IECHO BK3 3017 представляет собой универсальную систему высокоточной цифровой резки, способную осуществлять резку, надсечку, вырубку, фрезерование, биговку и маркировку с высокой скоростью и высокой точностью. Он оснащен алюминиевым столом и тремя инструментальными вставками, а также устройством подачи и приемным устройством, которые повышают производительность системы. IECHO BK3 идеально подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки.

Преимущества продукта включают такие возможности, как совместимость с большинством программ для проектирования и переход от ручной резки к высокоскоростному цифровому крою. Благодаря автоматическому укладчику, система эффективно поддерживает непрерывные производственные процессы. Аппарат также обладает системой фиксации материала, которая повышает производительность и сокращает потребление электроэнергии.
IECHO BK3 может обрабатывать не только листовые, но и рулонные материалы, что позволяет уменьшить трудозатраты. Система контроля глубины погружения режущего инструмента способствует уменьшению износа и повышению качества резки.

Продукт также обладает дополнительными функциями, такими как система автоматического позиционирования, которая обеспечивает точное положение инструмента и возможность контурной резки по реперным меткам. В случае раскроя тканей, трикотажа и нетканых материалов, где использование реперных меток может привести к погрешностям, продукт использует систему Vision Cut. При раскрое натуральной кожи применяется HD projection system, которая проецирует контуры на поверхности заготовки для минимизации отходов.

Стандартный клиренс плоттера позволяет обрабатывать материалы толщиной до 50 мм, но с возможностью увеличения клиренса, можно резать материалы толщиной до 110 мм. Управление устройством осуществляется через панель с сенсорным экраном, что позволяет задавать параметры резания, управлять вакуумной системой и контролировать все рабочие процессы. Продукт способен вырезать самые сложные контуры с очень высокой точностью (0,1 мм).

Характеристики продукта включают зону резки 3000 мм x 1700 мм, максимальную скорость резки 1500 мм/сек, точность резки 0,1 мм и максимальную толщину материала 50 мм. Формат данных, с которым совместим продукт, включает DXF, HPGL и PDF. Устройство имеет последовательный порт для интерфейса и вакуумный стол для фиксации материала. Оно также требует питания от 220 В / 50 Гц или 380 В / 50 Гц и работает в условиях окружающей среды с температурой от 0°C до 40°C и влажностью от 20% до 80%.

Продукт предлагается официальным представителем IECHO в Республике Беларусь - ООО Татэм профи.
