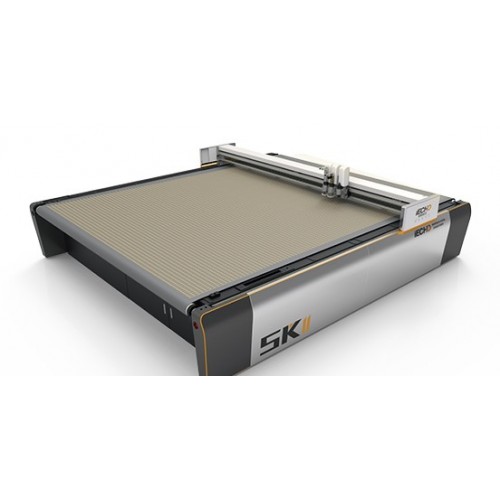

Однослойный раскройный комплекс IECHO SK2

Однослойный раскройный комплекс IECHO SK2

Вместо традиционных приводов с шестернями и ремнями, машина оснащена современными линейными двигателями, которые не только значительно повышают скорость работы, но и обеспечивают в 10 раз более высокую точность! Существенно снижен уровень шума при работе устройства. В новинке используется вакуумный насос мощностью 15 кВт для надежного удержания материала при повышенной скорости работы. Максимальная скорость IECHO SK2 может достигать 2 м/с, а ускорение - 2G.

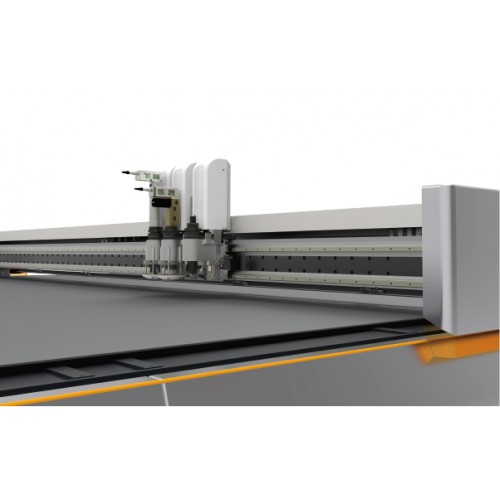

Размер рабочего стола: 2500 х 3200 мм; 3500 х 2700 мм; 3500 х 3521 мм; 2500 х 1600 мм. Точность резки и точность позиционирования: ≤0.1мм. Плоттер оснащен тремя модулями для инструментальных вставок. Они позволяют работать с различными видами ножей: осциллирующими, статическими, дисковыми, и с фрезами.

Особенности:

• Высокая точность: Система линейных двигателей исключает механические ошибки традиционных приводов, тем самым значительно повышая точность резки;


• Высокая скорость: присущая линейным двигателям высокая скорость  минимизирует потери времени на ускорение и замедление, тем самым увеличивая общую скорость резки, которая может достигать 2 м/с;


• Снижение уровня шума: на направляющих используется специальная магнитная планка (без механического контакта). Это  значительно снижает шум при работе оборудования;


• Повышение эффективности из-за отсутствия механического трения;


• Высокая скорость отклика: Новый режим привода улучшает динамические характеристики всех систем управления с замкнутым контуром, тем самым повышая скорость отклика.

Преимущества:

• Интеллектуальная регулировка глубины реза: в процессе работы глубину реза инструмента можно регулировать в режиме реального времени, чтобы обеспечить равномерный перепад между столом и инструментом;


• Точность автоматической инициализации ножа <0,2 мм (эффективность увеличена на 30%);


• Точность резки и точность позиционирования: ≤0.1мм;


• Модульная стальная рама из качественной углеродистой стали.

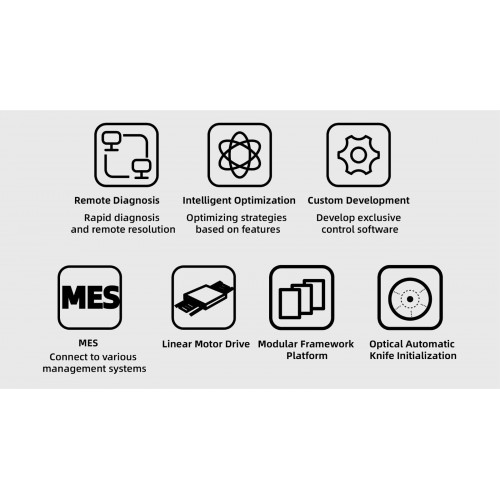

• Семь основных технологий


• Удаленная диагностика


• Интеллектуальная оптимизация


• Разработка эксклюзивного софта под особенности производства


• Подключение к различным системам управления


• Линейные двигатели


• Модульная рамочная платформа

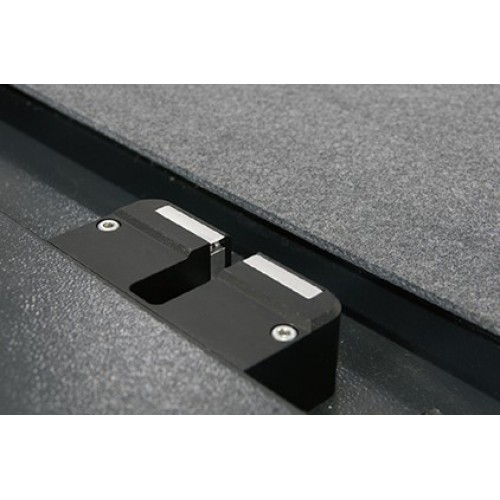

• Интеллектуальная инициализация ножа

• Габариты: 2500 х 3200 мм; 3500 х 2700 мм; 3500 х 3521 мм; 2500 х 1600 мм


• Длина материала: 1700 мм


• Количество прижимных роликов: 2


• Максимальная толщина материала: 50 мм


• Мощность вакуумного стола: 7.5 / 9 кВт


• Оптическое позиционирование: да


• Скорость резки: 1500 мм/сек


• Температура: 0 - 40 °C


• Тип двигателя: Серводвигатель


• Тип подачи материала: Вакуумный


• Точность повторения: 0.1 мм


• Требования к электросети: 220/50 Г/ц, 380 В/50 Гц


• Функция повторной резки: да


• Ширина материала: 3200 мм


• Ширина резки: 3200 мм


• Прорезаемые материалы: ПВХ, картон, пробка, органическое стекло, кожа, резина, ткань, холст, и многие другие


• Рабочие инструменты: Перо, осциллирующий электрический нож, осциллирующий пневматический нож, тангенциальный нож, ротационный нож, ротационный нож с электроприводом, фрезерный модуль, биговочное колесо, нож для резки тонких пленок/надсечек, нож для резки V-образной канавки
