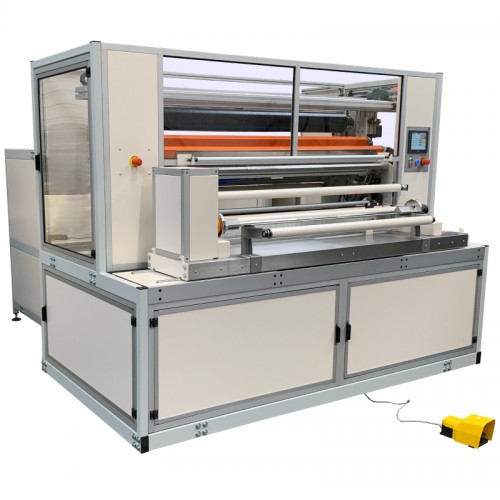

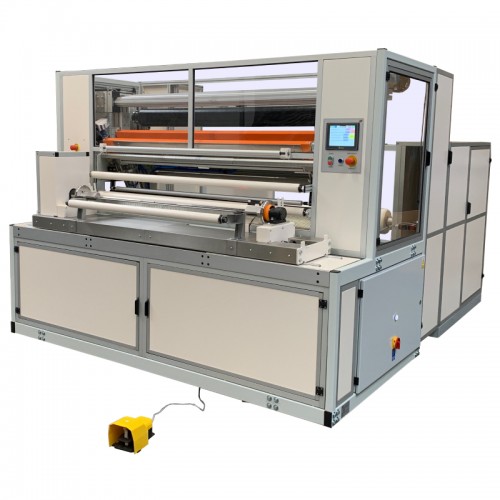

Машина для размотки и нарезания кусков материала из рулона Rexel CTLR-1500 P (Польша)

Rexel CTLR-1500 P (Польша)

Основные характеристики:

• Устройство предназначено для перемотки и отрезки заданных длин пеноматериалов с последующим наматыванием в рулон без картонного сердечника.


• Наиболее эффективно работает с лёгкими эластичными полиуретановыми пенами толщиной 2-4 мм.

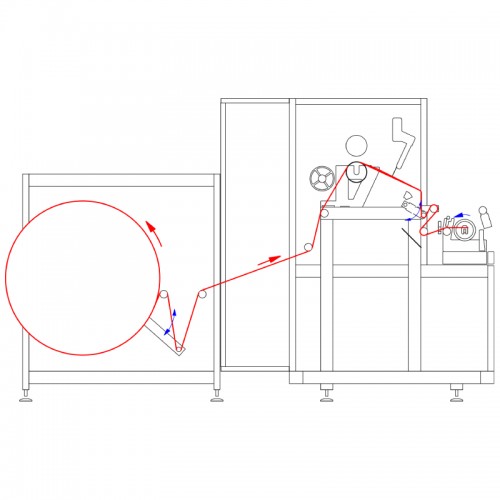

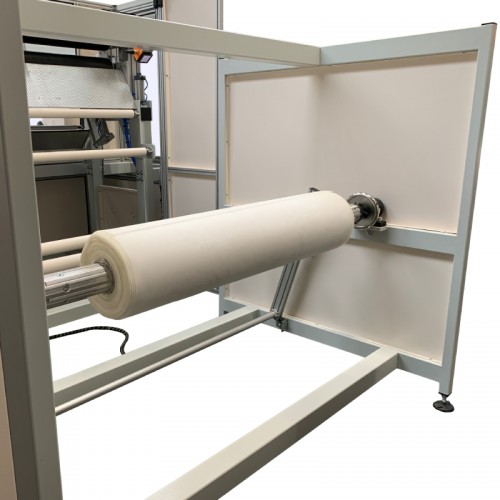

• Устройство состоит из размоточного узла с разжимным валом, приводимым в действие индукционным двигателем, а также узла резки и намотки. Сразу за размотчиком расположена поворотно установленная роликовая опора с инклинометром (балансирующий ролик). Материал проходит под этим роликом, за счёт чего предварительно расправляется и разглаживается. Отклонение ролика определяет скорость размотки материала.

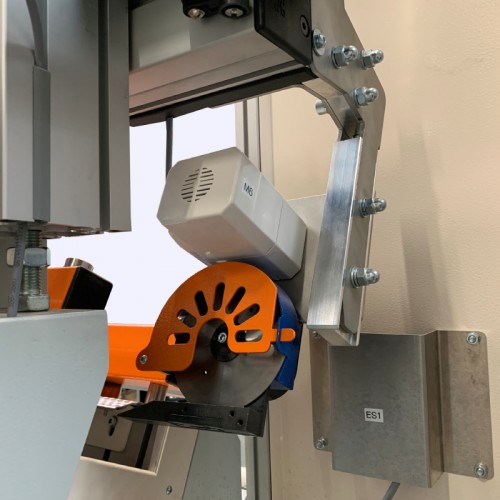

• Узел подачи материала выполнен на базе двух обрезиненных роликов диаметром 130 мм - одного приводного и одного прижимного. Они образуют основной привод машины. Непосредственно перед приводными роликами установлен энкодер (датчик угла поворота) для измерения длины пеноматериала. За роликами расположен модуль поперечной резки с прижимными планками, фиксирующими материал к столу во время резки. Стол имеет наклон в направлении движения материала, благодаря чему гравитация способствует его подаче.

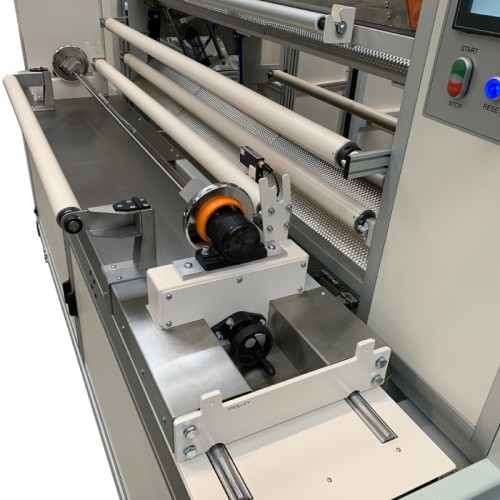

• За узлом резки расположен второй балансирующий ролик с инклинометром, обеспечивающий контроль натяжения материала перед намоткой. Намоточный узел выполнен на базе стержня из нержавеющей стали, установленного и зафиксированного во вращающихся гнёздах. Дополнительно весь модуль закреплён на поперечной направляющей, также приводимой в действие индукционным двигателем, что позволяет выполнять намотку с кромочным выравниванием.


• После перемотки заданной длины пеноматериала подающие валы и намотчик останавливаются, после чего узел резки выполняет поперечный отрез. После доводки конца материала оператор вручную извлекает стальной стержень из рулона.


• Возможна разработка и изготовление устройства с другими близкими техническими параметрами.


• Панель управления установлена на специальном поворотном кронштейне, обеспечивающем удобство эксплуатации.


• Панель управления оснащена высококачественным сенсорным экраном.


• Интуитивно понятный интерфейс пользователя доступен на польском и английском языках (другие языки - по запросу).

Технические характеристики:

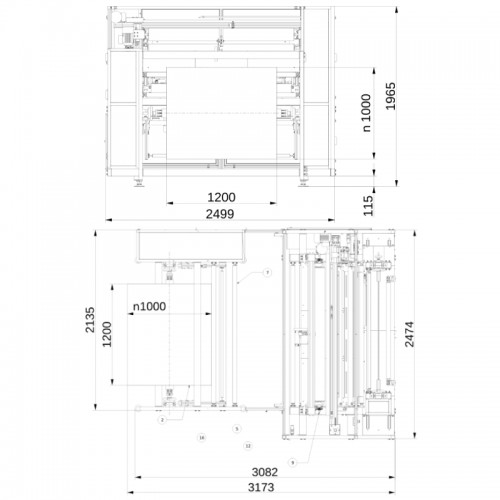

• Максимальная ширина рулона: 1200 мм


• Максимальный диаметр рулона: 1000 мм


• Максимальный вес рулона: 100 кг

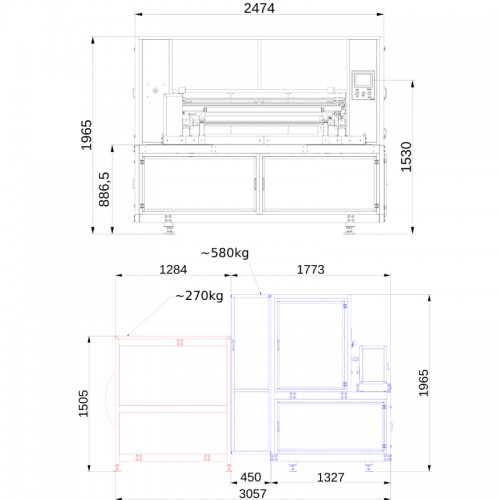

• Габаритные размеры (Д x Ш x В): 3100 x 2500 x 1965 мм ±30 мм


• Масса устройства: около 850 кг


• Питание: 230 В AC


• Установленная мощность: 2,5 кВт
